Усилитель мощности звука 2x40 Вт CS8673E с регулировкой (DF-11-107)

Описание: Усилитель мощности звука 2x40 Вт CS8673E с регулировкой (DF-11-107)

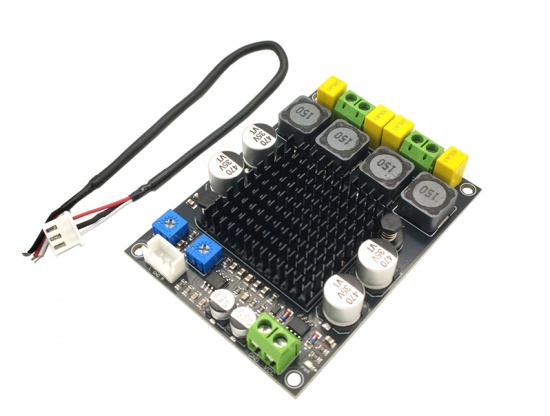

Усилитель мощности звука 2x40 Вт на микросхеме CS8673E. Маркировка DF-11-107, изготовитель Dipformer. Класс усилителя D (цифровой усилитель). С предусилителем и регулировкой усиления при помощи потенциометра. Каждый модуль проверен.

Характеристики

• Напряжение питания: 12-26 В;
• Максимальная выходная мощность: 2 x 40 Вт (стерео);
• Класс усилителя: D;
• Сопротивление нагрузки: 4-8 Ом;
• Входное сопротивление: 20 кОм;
• Усиление по напряжению: 14 - 35 дБ (в 5 - 55 раз) регулируемое;
• Полоса пропускания: 20 Гц - 20 кГц;
• Частота преобразования: 300 кГц;
• Защита от обратной полярности источника питания: Есть;
• Защита от перегрева микросхемы: Есть, выход звука отключается пока температура микросхемы не опустится;
• Индикатор питания: желтый светодиод;
• Размеры: 81 x 60 мм.

Комплектация

• Плата усилителя;
• Кабель звуковой 20 см;

Для защиты от обратной полярности источника питания используется идеальный диод на MOSFEET транзисторе. В других модулях для этой цели используется обычный диод Шотки, который во первых уменьшает реальное напряжение питания микросхемы на 0.4-0.6 В, а так же добавляет звуковых искажений за счет своей нелинейности. Так же этот диод забирает часть мощности источника питания и превращает ее в свой нагрев. Идеальный диод примененный в данном усилителе не имеет этих недостатков.

В выходном фильтре для подавления несущей частоты преобразования усилителя использованы полноценные дроссели и пленочные конденсаторы. Толщина провода дросселей рассчитана на выходной ток усилителя. Катушки дросселей обладают минимальным сопротивлением за счет использования достаточно толстого провода. Дроссели не перегреваются и не добавляют нелинейных искажений в звуковой сигнал.

Усиление по напряжению регулируется при помощи потенциометров отдельно по каждому каналу. Предусилитель выполнен на микросхеме операционного усилителя NE5532. Коэффициент усиления по напряжению для всего усилителя регулируется в диапазоне от 5 до 55 раз. При этом коэффициент усиления предусилителя от 0.5 до 5.5 раз и микросхемы усилителя в 10 раз. Регулировка позволяет настроить усилитель на необходимую выходную мощность при различном уровне входного сигнала. Что бы получить мощность 40 Вт на канал при использовании на входе стандартного сигнала AUX амплитудой 0.75 - 1 В, например от телефона или компьютера, необходимо выставить усиление порядка 20-25 раз и дополнительный предусилитель не потребуется.

Максимальная выходная мощность так же зависит от напряжения питания. Если напряжение питания недостаточное для данной выходной мощности, то на выходе будут присутствовать искажения. График зависимости максимальной выходной мощности от напряжения питания размещен на обратной стороне платы. Мощность блока питания так же должна соответствовать ожидаемой выходной мощности.

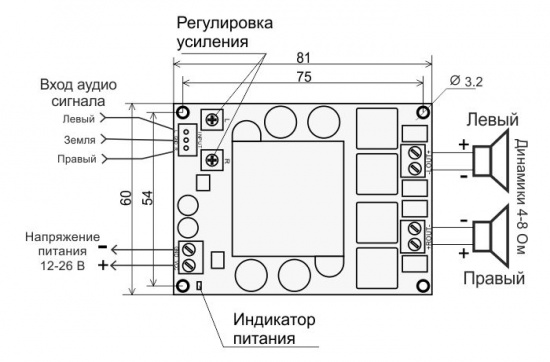

Назначение контактов

Питание

Входа звука

Левый динамик

Правый динамик
