Релейный модуль 2 канала 12V с оптразвязкой (DF-04-202)

Описание: Релейный модуль 2 канала 12V с оптразвязкой (DF-04-202)

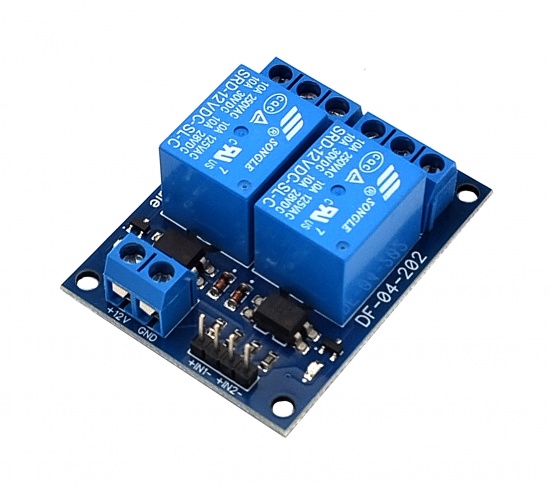

Релейный модуль на 2 канала DF-04-202 с оптической развязкой сигналов управления. Напряжение питания релейной части 12 В. Уровни управления 3.3-5В. Срабатывание реле по низкому или высокому уровню сигнала в зависимости от схемы подключения. Светодиодная индикация срабатывания.

Встраиваемый релейный модуль на 2 канала DF-04-202 имеет оптическую развязку сигналов управления. Для питания релейной части подается напряжение 12 В. Входы управления дифференциальные "+" и "-", реле срабатывает при появлении разности напряжения на входах. Каждый дифференциальный вход можно подключить для срабатывания реле как по положительному так и по отрицательному сигналу управления.

Характеристики

• Напряжение питания: 12 В;
• Напряжение сигналов управления: 3.3 .. 5 В;
• Уровень срабатывания: низкий или высокий, зависит от подключения;
• Количество каналов: 2;
• Тип используемого реле: SONGLE SRD-12VDC-SL-C;
• Максимальный коммутируемый ток: AC 10 А ~250 В или DC 10 А 30 В;
• Ток потребления при срабатывании одного реле: 35 мА;
• Максимальный ток потребления (при срабатывании всех реле одновременно): 70 мА;

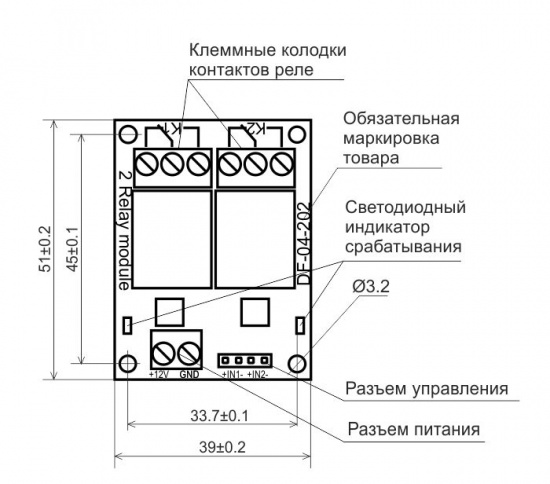

• Размер: 51 x 39 x 19 мм;
• Монтажные отверстия: 45 x 33.7, диаметр 3 мм;

Назначение контактов разъема питания

Назначение контактов разъема управления

Подключение с оптической развязкой

Оптическая развязка позволяет запитать релейный модуль от отдельного источника питания напряжением 12 В. При этом логика управляющих сигналов должна быть 3.3 - 5 В. В цепи управления каждого канала установлена оптопара, реле срабатывает при подаче управляющего напряжения между контактами "-" и "+" дифференциального входа каждого канала.

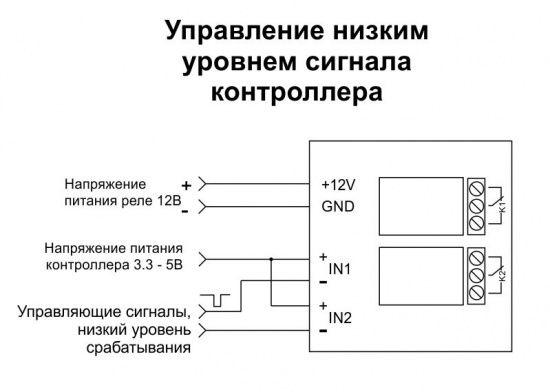

Управление низким уровнем сигнала

Что бы управление было по низкому уровню сигнала, подключите ко входу "+" напряжение питания контроллера, а ко входу "-" управляющий сигнал. В этом случае управляющее напряжение между контактами "+" и "-" будет формироваться при низком уровне микроконтроллера.

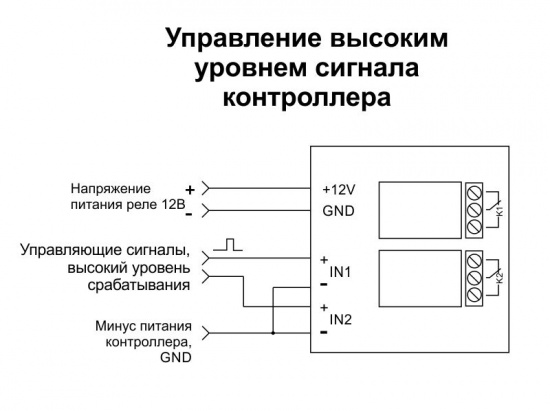

Управление высоким уровнем сигнала

Что бы управление было по высокому уровню сигнала, подключите ко входу "-" землю контроллера, а ко входу "+" управляющий сигнал. В этом случае управляющее напряжение между контактами "+" и "-" будет формироваться при высоком уровне сигнала микроконтроллера.
