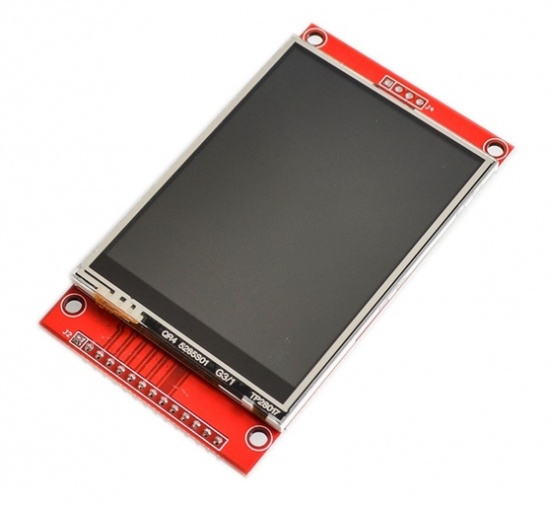

Дисплей TFT 2.8 дюйма сенсорный, SPI интерфейс (ILI9341)

Описание: Дисплей TFT 2.8 дюйма сенсорный, SPI интерфейс (ILI9341)

Дисплей TFT 2.8 дюйма, сенсорный. Драйвер ILI9341. Управление по SPI интерфейсу.

Характеристики

• TFT дисплей 2.8 дюймов с сенсорной панелью (резистивная);
• Драйвер: ILI9341;
• Разрешение: 240x320 ;
• Наличие слота SD;
• Напряжение питания дисплея VCC: 3.3 - 5 В, на плате присутствует понижающий DC-DC преобразователь на 3.3 В;
• Напряжение логики: 3.3 В;
• Напряжение питания подсветки LED: 3.3 В;

Ссылка на тестовый пример и рабочую библиотеку c нашего сайта

При подключении к Arduino или другому контроллеру с напряжением логики 5 В необходимо применить преобразователи уровней с 5 на 3.3 В для всех управляющих сигналов CS, RESET, DC, MOSI, SCK. Подача логики напряжением 5 В не выводит дисплей из строя, однако дисплей не будет работать. В качестве преобразователей уровней можно применить делители напряжения на резисторах с низким сопротивлением, например 0.51 кОм и 1.0 кОм, однако использование таких делителей увеличивает ток потребления устройства в целом, так как через делители проходит значительный ток. Если использовать делители с более высоким сопротивлением, дисплей не будет работать из за паразитных емкостей.

Подключение к Arduino UNO
