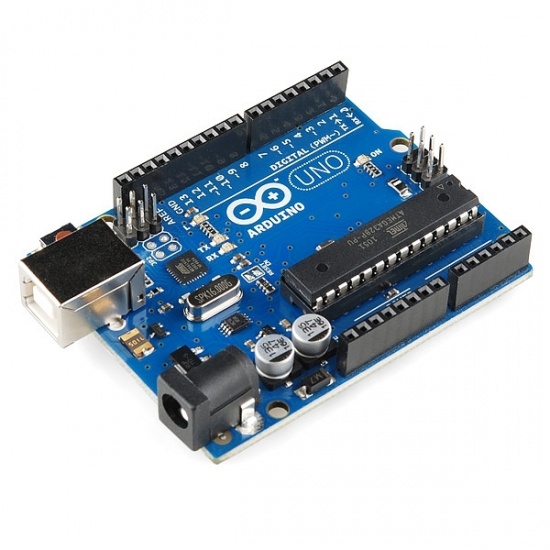

Uno R3 Arduino совместимый контроллер с USB кабелем
| Артикул: | 00198 |
| Группа: | Arduino |
| Теги: | Arduino, Контроллеры |
| В наличии: | 0 шт. |
| Прошлая цена: | 1389 руб. |
| Описание | Проекты |
Описание: Arduino Uno R3 контроллер
Uno R3 - это Arduino совместимый контроллер на базе микроконтроллера ATmega328 для быстрого прототипирования устройств. Напряжение логики 5 В. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.
Комплектация
- Контроллер Uno R3, Arduino совместимый;
- USB кабель.
Характеристики
- Микроконтроллер: ATmega328PU;
- Рабочее напряжение: 5В;
- Входное напряжение (рекомендуемое): 7-12В;
- Входное напряжение (предельное): 6-20В;
- Цифровые входы/выходы: 14;
- Выходы ШИМ: 6;
- Входы АЦП: 6;
- Постоянный ток через вход/выход: 40 мА;
- Постоянный ток для вывода 3.3В: 50 мА;
- Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
- ОЗУ: 2Кб;
- EEPROM: 1 Кб;
- Тактовая частота: 16 МГц.
Питание
Питание на контроллер Arduino Uno R3 может быть подано тремя способами:
- От USB;
- От не стабилизированного источника питания 7-12В;
- От стабилизированного источника питания 5В;
Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.
Память
Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.
Входы/выходы
Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0..A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.
- Последовательный интерфейс UART: 0(RX) и 1(TX);
- Внешнее прерывание: 2 и 3;
- ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
- Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
- Встроенный светодиод: 13;
- Интерфейс I2C: A4 (SDA) и A5 (SCL).
Модуль имеет еще несколько служебных контактов:
- AREF. Опорное напряжение для аналоговых входов;
- Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
- 3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.
