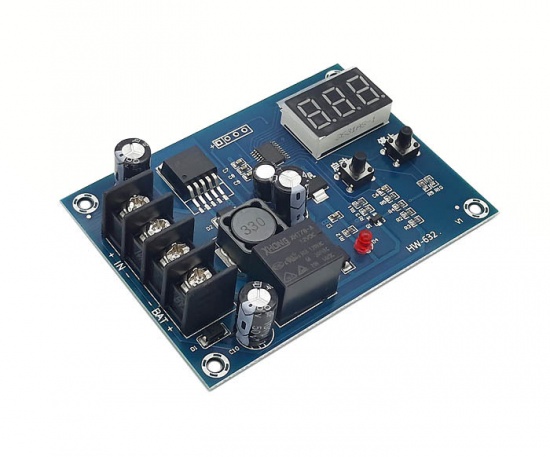

Модуль заряда аккумулятора 12-24 В, XH-M603

Описание: Модуль заряда аккумулятора 12-24 В, XH-M603

Модуль заряда аккумулятора XH-M603 позволяет контролировать заряд аккумуляторов с напряжением 12-24 В. На вход модуля подается напряжение заряда 12-24 В, на выход модуля подключается аккумулятор. Модуль производит измерение напряжение на аккумуляторе и замыкает реле заряда при достижении нижнего порога напряжения и размыкает при достижении верхнего порога напряжения на аккумуляторе. На индикаторе отображается текущее напряжение аккумулятора.

Характеристики

• Напряжение питания: 12-24 В, это напряжение должно соответствовать заряжаемому аккумулятору, так как оно напрямую подается на аккумулятор при замыкании реле заряда;
• Напряжение аккумулятора: 12-24 В, регулируемое;
• Размеры: 83 x 59 мм.

ВНИМАНИЕ. Схема управления модуля питается от аккумулятора. При подаче только питания на входные контакты модуль не включается. Требуется подключение аккумулятора что бы модуль включился.

Назначение контактов

Режим работы

Для работы модуля необходимо установить нижний и верхний порог напряжения на аккумуляторе, при которых контроллер заряда будет включать и выключать реле. При падении напряжения на аккумуляторе до нижнего порога контроллер замкнет реле и тем самым включит зарядное устройство. При достижении на батарее напряжения верхнего порога, контроллер разомкнет реле и тем самым выключит зарядное устройство.

Настройка

Установка порога включения заряда. Нажать левую кнопку и удерживать 3 секунды пока не начнет моргать индикатор напряжения. Далее, используя правую и левую кнопки установить необходимое напряжение.

Установка порога отключения заряда. Нажать правую кнопку и удерживать 3 секунды пока не начнет моргать индикатор напряжения. Далее, используя правую и левую кнопки установить необходимое напряжение.

Сброс настроек. Нажать правую и левую кнопку и удерживать 3 секунды пока индикатор не отобразит значение 888.
