Термостат XH-W1209

Описание: Термостат XH-W1209

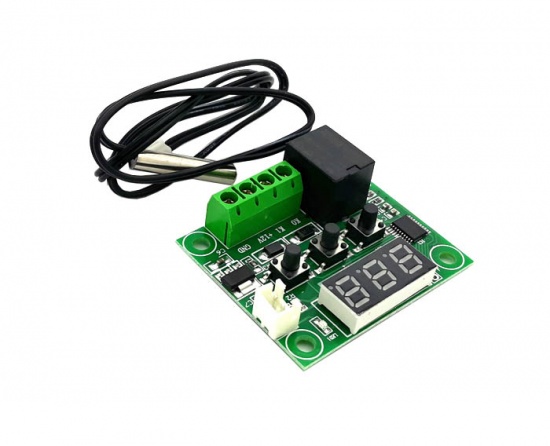

Электронный термостат (терморегулятор) XH-W1209 с цифровым индикатором, без корпуса. В комплекте с выносным герметичным датчиком температуры NTC. Релейный выход один нормально разомкнутый контакт для подключения нагрузки. Поддерживает два режима работы «H» (нагрев) и «C» (охлаждение). Напряжение питания термостата 12 В. Коммутируемая нагрузка 220 В до 2 кВт.

Характеристики

• Диапазон температур: от -50 ºС до 110 ºС;
• Точность измерения: ±1 °C;
• Точность индикации: 0.1 °C;
• Частота обновления показаний: 0.5 сек.;
• Напряжение питания: 12 В;
• Модель выходного реле: T78-SH-DC12V-A;
• Максимальная коммутируемая мощность нагрузки: 10A/250VAC;
• Количество срабатываний реле под нагрузкой: 100 тыс. раз;
• Размер: 48 x 40 x 15 мм.

Настройка

При включении модуль отображает текущую температуру. Если датчик не подключен то на дисплее отобразится «LLL».

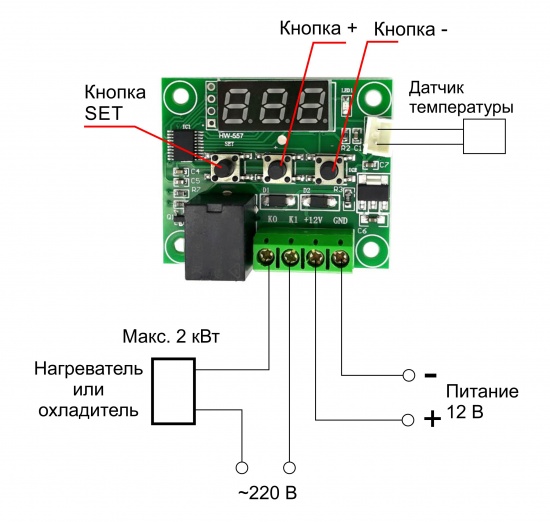

На модуле расположены три кнопки: «set», «+», «-» предназначенные для настройки модуля. Все настройки сохраняются при отключении питания.

Простым нажатием кнопки «set» модуль переходит в режим установки заданной температуры. Температуру можно изменить кнопками «+» и «-». Что бы выйти из режима настройки температуры необходимо нажать кнопку «set» еще раз.

Модуль имеет семь параметров настройки которые обозначаются «P0» - «P6». Что бы войти в режим настройки параметров необходимо удерживать кнопку «set» в течении 1-2 секунды пока на индикаторах не появится символы «P0». Что бы выбрать нужный параметр от «P0» до «P6» необходимо нажимать кнопки «+» и «-». Что бы войти в режим изменения значения параметра необходимо нажать «set», при этом на индикаторе отобразится значение параметра. Далее при помощи кнопок «+» и «-» можно изменить значение параметра. Повторное нажатие кнопки «set» приведет к выходу из режима изменения параметра. Если нажать «set» еще раз, модуль перейдет к отображению текущей температуры.

Модуль имеет следующие параметры для настройки:

• P0 - выбор подключенной нагрузки - «C» охладитель или «H» нагреватель;
• P1 - гистерезис (дельта) температуры, по умолчанию 2 градуса;
• P2 - верхний предел установки поддерживаемой температуры;
• P3 - нижний предел установки поддерживаемой температуры;
• P4 - калибровка датчика температуры;
• P5 - установка задержки времени включения реле, до 10 мин. По умолчанию 0;
• P6 - включение сигнализации превышения температуры и самой этой температуры. Сигнализация осуществляется только на индикаторах в виде черточек. По умолчанию отключена.
