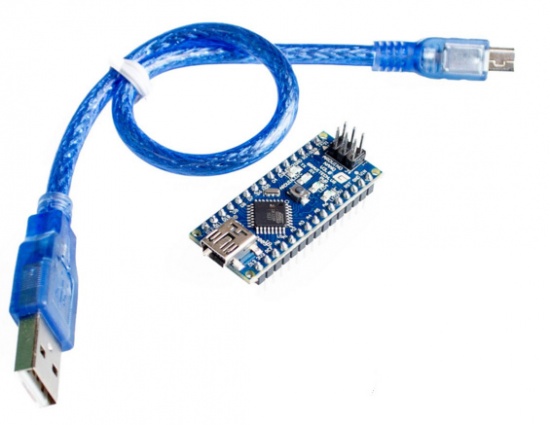

Nano 3.0 Arduino совместимый контроллер с USB кабелем
Arduino Nano 3.0
Arduino Nano 3.0
Arduino Nano 3.0
Arduino Nano 3.0

Nano 3.0 Arduino совместимый контроллер с USB кабелем

Артикул:00609
Группа:Arduino
Теги:Arduino, Контроллеры
В наличии:5 шт.
Цена:
530 руб.
Есть в наличии
Возможна оплата при получении
Количество:
-
+
Курьер до двери
Пункты выдачи СДЭК
Почта России
Наложенный платеж
При получении
На сайте картой
Безналичный расчет
Описание Проекты

Описание: Arduino Nano 3.0 контроллер

Arduino Nano 3.0 - это маленький, самодостаточный контроллер, основанный на микроконтроллере ATmega328. Он имеет практически такую же функциональность, что и полноразмерная плата Ардуино, но выполнен на более компактной плате. Для программирования используется обычный Mini USB кабель. Драйвер USB на основе FT232RL. В комплекте с USB кабелем.

Комплектация

  • Arduino Nano 3.0;
  • Mini-USB кабель.

Основные отличия от платы Arduino Uno

  • Использование разъема Mini-B USB для подключения к компьютеру;
  • Отсутствует разъем для подключения внешнего источника питания. Однако внешний источник питания можно подключить к контакту 30;
  • Меньшие габаритные размеры и вес модуля.

Характеристики

  • Микроконтроллер: ATmega328;
  • Драйвер USB-UART: FT232RL;
  • Рабочее напряжение: 5В;
  • Входное напряжение (рекомендуемое): 7-12В;
  • Входное напряжение (предельное): 6-20В;
  • Цифровые входы/выходы: 14;
  • Выходы ШИМ: 6;
  • Входы АЦП: 6;
  • Постоянный ток через вход/выход: 40 мА;
  • Флеш-память программ: 32Кб из которых 0.5 Кб используются для загрузчика;
  • ОЗУ: 2Кб;
  • EEPROM: 1 Кб;
  • Тактовая частота: 16 МГц.
  • Длина: 45мм
  • Ширина: 18мм
  • Вес: 5г

Питание

Питание на контроллер Arduino Uno R3 может быть подано тремя способами:

  • Через разъем Mini-B USB;
  • От не стабилизированного источника питания 7-12В (контакт 30);
  • От стабилизированного источника питания 5В (контакт 27);

Источник питания выбирается автоматически в зависимости от максимального напряжения.

Память

Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 2кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.

Входы/выходы

Каждый из 14 цифровых выводов на Arduino Nano может использоваться как вход или выход. Входы/выходы работают на 5 вольтах. Каждый контакт может обеспечить ток не более 40мА и имеет внутренний подтягивающий резистор (по умолчанию отключен) 20-50 ком. Кроме того, некоторые выводы имеют специальные функции:

  • Аппаратный последовательный порт UART: 0(RX) и 1(TX);
  • Внешнее прерывание: 2 и 3. Эти выводы могут быть сконфигурированы для запуска прерываний по низкому уровню, по переднему или заднему фронту, по изменению уровня сигнала;
  • ШИМ: 3, 5, 6, 9, 10 и 11. Обеспечивают 8-битный ШИМ-выход;
  • Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
  • Встроенный светодиод LED: 13;
  • Интерфейс I2C: A4 (SDA) и A5 (SCL).

Arduino Nano имеет 8 аналоговых входов, каждый из которых реализует 10-и битный аналого-цифровой преобразователь АЦП. По умолчанию они измеряют значение напряжения от 0 до 5 вольт. Можно изменить верхний предел диапазона используя контакт AREF.

На плате есть пара дополнительных контактов:

  • AREF: опорное напряжение для аналоговых входов.
  • RESET: Сброс микроконтроллера, осуществляется при низком уровне на этом входе.

Программирование

Модуль может быть запрограммирован с помощью среды разработки IDE Arduino. Используемый в модуле ATmega328 поставляется с запрограммированным bootloader-ом, который позволяет загружать новый код без использования дополнительного внешнего программатора. Программирование осуществляется с использованием оригинального протокола STK500.
